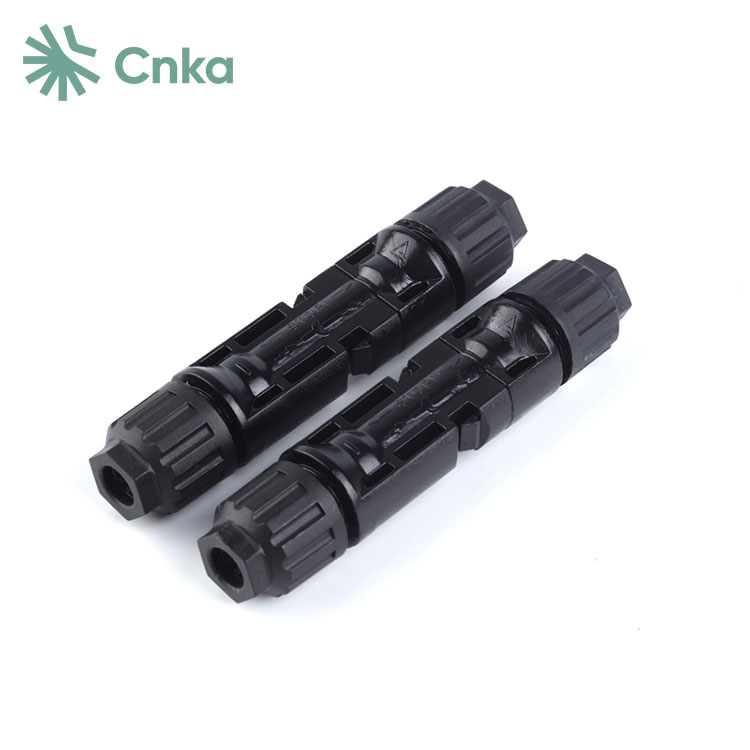

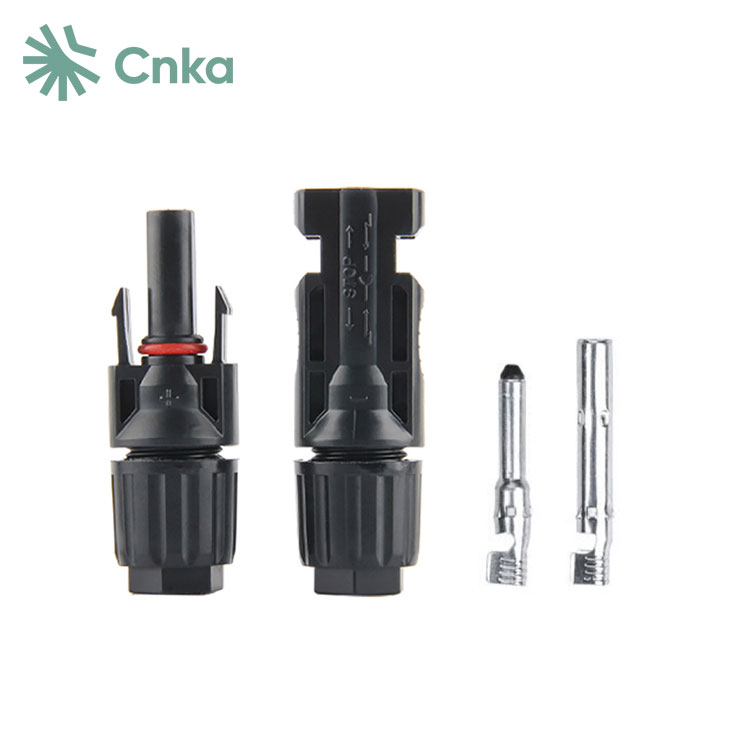

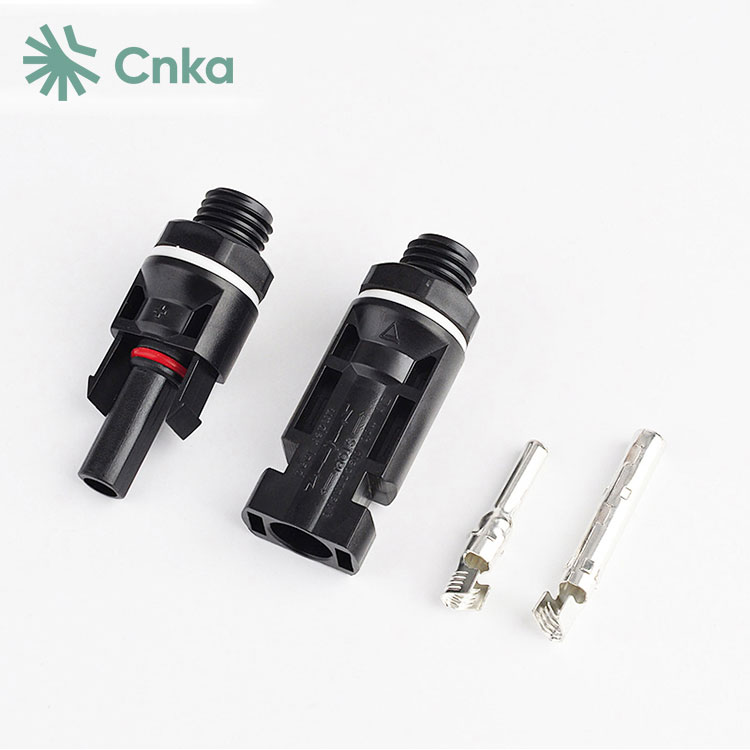

في محطات الطاقة الكهروضوئية، يجب تركيز العديد من المكونات لجمع الطاقة الكهربائية ومن ثم إدخالها في المحولات للتحويل، والاعتماد بشكل كبير على الكابلات والموصلات الشمسية الذكرية والأنثوية. تعتبر موصلات الطاقة الشمسية الذكور والإناث منخفضة السعر من مصنع CNKA ضرورية في أنظمة توليد الطاقة الكهروضوئية. يقومون بتوصيل المكونات الرئيسية مثل الوحدات المختلفة وصناديق التجميع ووحدات التحكم والمحولات. تعتبر هذه الموصلات جزءًا لا يتجزأ من تشغيل وصيانة مشروع الطاقة الكهروضوئية بأكمله، مما يضمن الاتصال الناجح لمحطة الطاقة.
|
نظام الموصل |
φ4 مم |
|
الجهد المقنن |
1000 فولت ديسييك)1 |
|
التصنيف الحالي |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2،6mm2،12AWG، 10AWG) |
|
|
اختبار الجهد |
6 كيلو فولت 50 هرتز، 1 دقيقة) |
|
نطاق درجة الحرارة المحيطة |
-40 درجة مئوية~+90 درجة مئوية (IEC) -40 درجة مئوية ~+75 درجة مئوية (UL) |
|
درجة الحرارة الحد العلوي |
+105 درجة مئوية اللجنة الانتخابية المستقلة) |
|
مواد الاتصال |
النحاس والقصدير مطلي |
|
مادة عازلة |
الكمبيوتر/بوبو |
|
درجة الحماية، تزاوج |
IP67 |
|
غير متزوج |
IP2X |
|
مقاومة الاتصال لموصلات التوصيل |
0.5mΩ |
|
فئة اللهب |
UL94-VO |
|
فئة السلامة |
Ⅱ |
|
نظام القفل |
الأداة الإضافية |
|
اختبار رش رذاذ الملح، درجة الخطورة 5 |
IEC60068-2-52 |
قبل عام 1996، لم تكن هناك موصلات كهروضوئية متخصصة متاحة. تم توصيل الكابلات الكهروضوئية باستخدام أطراف لولبية عالمية أو وصلات لصق، معزولة بشريط. في عام 1996، استجابة لبيئة التطبيقات ومتطلبات السوق، ظهر نوع جديد من الموصلات الإضافية، المعروف باسم MC3، وهو ما يمثل مقدمة الموصل الكهروضوئي الحقيقي. في عام 2002، تم تطوير MC4، مما أدى إلى إعادة تعريف الموصلات الكهروضوئية من خلال وظيفة "التوصيل والتشغيل". يستخدم MC4 البلاستيك الصلب (PC/PA) للعزل، مما يسهل عملية التجميع والتركيب في الموقع. بعد طرحه، اكتسب MC4 شهرة كبيرة في السوق وأصبح تدريجيًا المعيار القياسي للموصلات الكهروضوئية.
في الأنظمة الكهروضوئية، تُستخدم الموصلات، على الرغم من صغر حجمها، على نطاق واسع عبر العديد من التوصيلات. قد لا يفهم العديد من عمال البناء الموصلات بشكل كامل، مما قد يؤدي إلى فشل المعدات. على الجانب DC من النظام الكهروضوئي، الجهد عادة ما يكون بين 600-1000V. يمكن أن تتسبب التوصيلات السائبة أو الضعيفة في الوحدات الكهروضوئية بسهولة في حدوث انحناء للتيار المستمر. يمكن أن يؤدي هذا الانحناء إلى زيادة كبيرة في درجة الحرارة في منطقة التلامس، مع احتمال وصول الانحناء المستمر إلى درجات حرارة تتراوح بين 1000-3000 درجة مئوية. يمكن أن تتسبب درجة الحرارة المرتفعة هذه في تفحيم الأجهزة المحيطة، مما يؤدي إلى انفجار الصمامات والكابلات، أو في الحالات الشديدة، تلف المعدات وحدوث الحرائق.
لذلك، على الرغم من صغر حجمها، تعتبر الموصلات ضرورية للسلامة. يعد اختيار الموصلات الكهروضوئية عالية الجودة أمرًا ضروريًا لضمان موثوقية النظام وسلامته.
