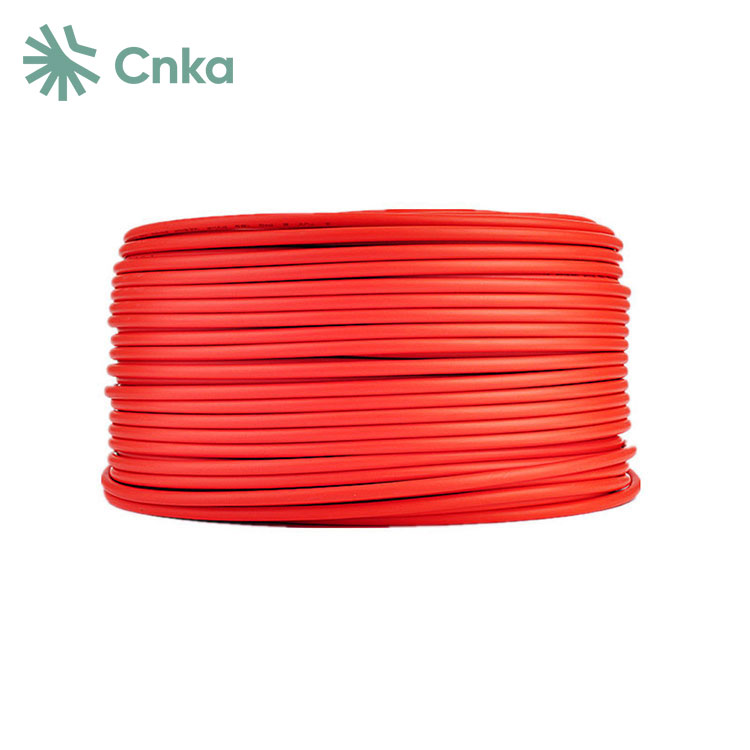

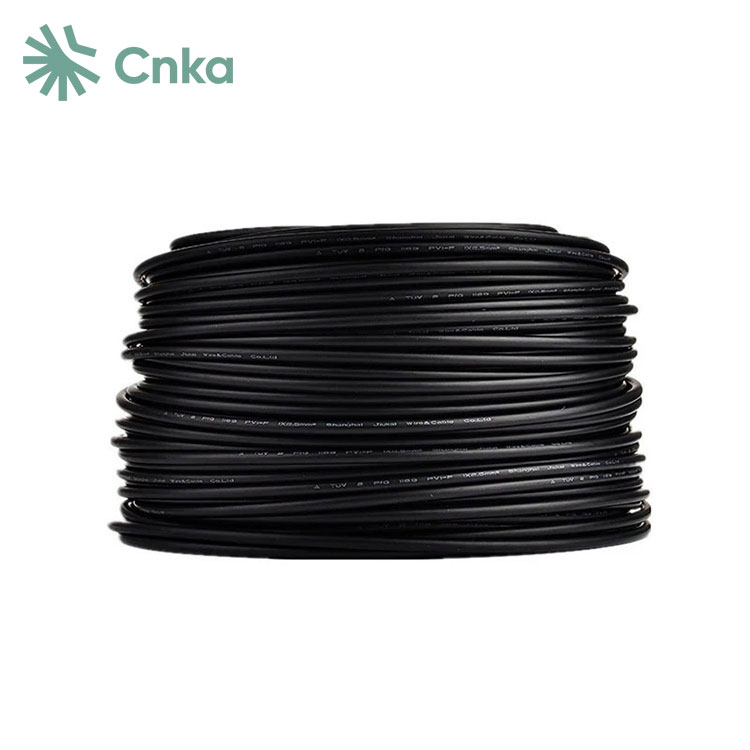

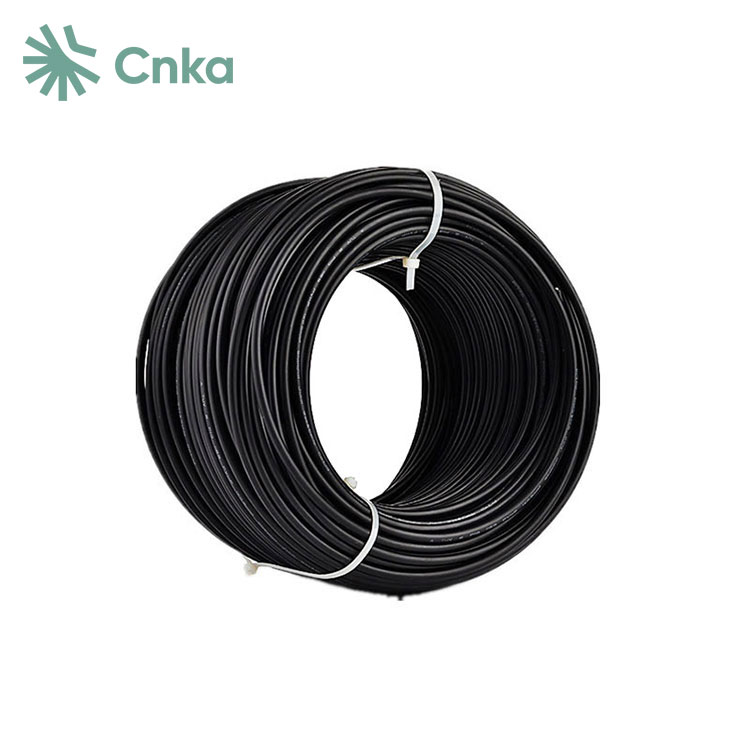

تم تصميم كابل الطاقة الشمسية DC مقاس 6 مم المصنوع في مصنع CNKA، والمصنوع بفخر في الصين، لكل من أنظمة التيار المتردد والتيار المستمر. يتميز بجهد مقنن 600/1000/2000 فولت وهو مناسب لدرجات حرارة تتراوح من 90 درجة مئوية إلى 150 درجة مئوية في البيئات الجافة و90 درجة مئوية في البيئات الرطبة.
يتميز الكابل الشمسي DC مقاس 6 مم بأنه متعدد الاستخدامات ومصنوع من مواد مثل سلك الألومنيوم المجدول 12AWG-2000kcmil، أو سلك الألومنيوم المجدول المغطى بالنحاس، أو السلك المجدول النحاسي 18AWG-2000kcmil مع موصلات النحاس المعلبة. إنه يلبي المتطلبات المختلفة في صناعة الطاقة الشمسية، بما في ذلك التوصيلات بصناديق التوصيل النمطية وتوجيه الكابلات اللازمة لتحقيق تكامل متوازن لتوازن النظام (BOS).
|
يكتب |
المقطع العرضي |
تصميم ستراند |
قطر الموصل |
مقاومة الموصل |
القطر الخارجي الفأس B |
الفولطية |
التصنيف الحالي |
|
مم² |
رقم xφ(مم) |
مم |
أوم / كم |
مم |
تيار متردد/تيار مستمر |
A |
|
|
بف-1x2.5 ملم2 |
2.5 |
50xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
بف-1x4.0 ملم2 |
4.0 |
56 ×φ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
بف-1x6.0 ملم2 |
6.0 |
84 ×φ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
الأسلاك |
الفئة 5، المعلبة |
|
مادة العزل |
XLPE |
|
ضعف معزول |
|
|
خال من الهالوجين |
|
|
مقاومة عالية ضد الزيوت والشحوم والأكسجين |
|
|
والأوزون |
|
|
مقاومة للميكروبات |
|
|
مقاومة للأشعة فوق البنفسجية |
|
|
مقاومة عالية للتآكل والتآكل |
|
|
اختبار اللهب وفقا ل |
الدين إن 50265-2-1 UL1571 (فولكس فاجن-1) |
|
أصغر نصف قطر الانحناء المسموح به |
5XD |
|
نطاق درجة حرارة |
-40 درجة مئوية ~ +90 درجة مئوية |
|

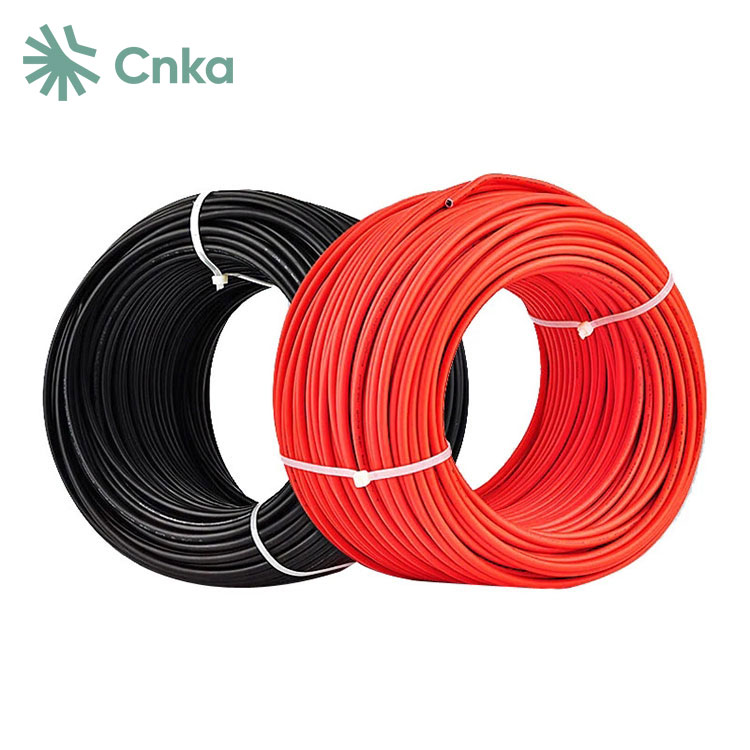

الألوان |
أسود أحمر |
1. تم تصنيفها لأقصى جهد تشغيل يبلغ 600 فولت (UL PV).
2. يعمل ضمن نطاق درجة حرارة مقدر يتراوح بين -40 درجة مئوية إلى 90 درجة مئوية.
3. يتوافق مع متطلبات RoHS للسلامة البيئية.
4. أداء مثبطات اللهب يتوافق مع معيار VW-1.
5. متوافق مع أحجام الأسلاك التي تتراوح من 12AWG إلى 2000AWG.
س: ما هو الفرق بين الكابلات الكهروضوئية والكابلات العادية؟
ج: على عكس كابلات التيار المباشر القياسية التي تستخدم عادةً العزل PVC، فإن الكابلات الكهروضوئية معزولة بمادة XLPE (البولي إيثيلين المتقاطع)، والتي توفر مقاومة فائقة لأشعة الشمس والظروف الجوية ودرجات الحرارة القصوى. بالإضافة إلى ذلك، تُعرف الكابلات الكهروضوئية بعمرها الطويل مقارنة بكابلات التيار المستمر العادية، والتي تدوم بشكل عام ما بين خمس إلى ثماني سنوات تحت الصيانة المناسبة.
س: هل يمكن دفن الأسلاك الكهروضوئية؟
ج: الكابلات الكهروضوئية مناسبة لتطبيقات الدفن المباشر ويمكنها تحمل درجات حرارة تشغيل الموصل حتى 90 درجة مئوية في البيئات الرطبة والجافة.
س: كيف أختار قاطع دائرة التيار المستمر؟
ج: عند اختيار قاطع دائرة التيار المستمر (MCB)، من الضروري مطابقة التصنيف الحالي للقاطع مع إجمالي سعة التيار للدائرة. تأكد من أن تصنيف MCB لا يتجاوز القدرة الاستيعابية الحالية للكابل الذي يحميه للحفاظ على السلامة والكفاءة.
