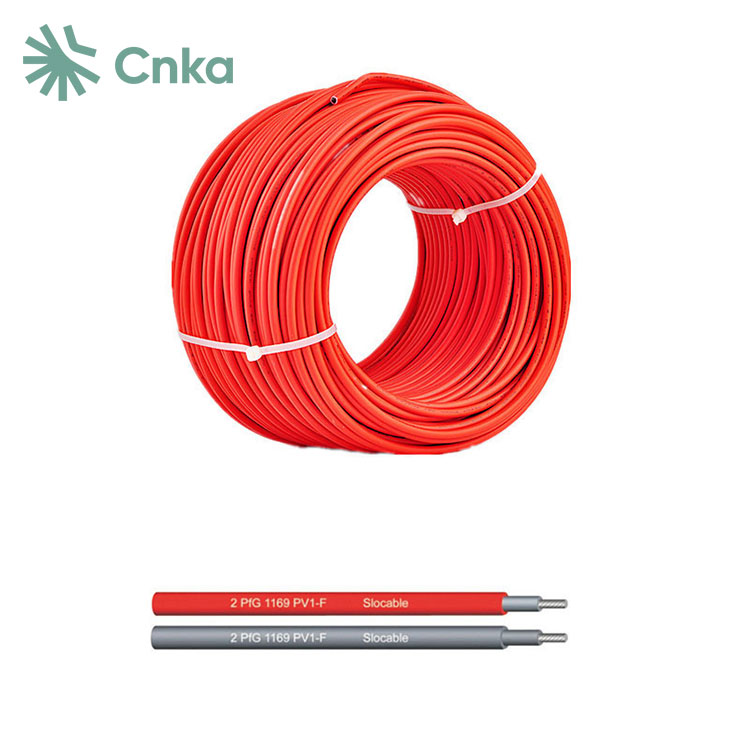

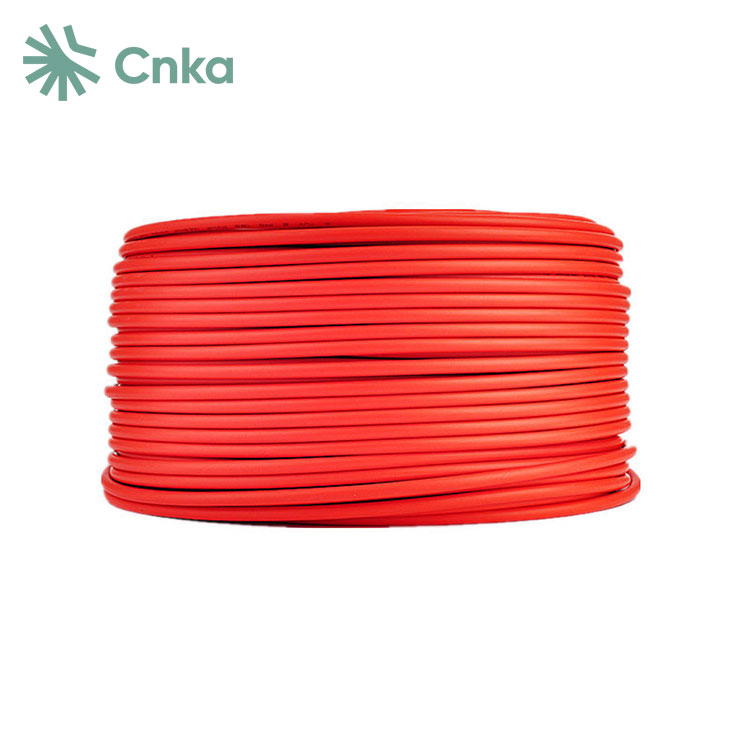

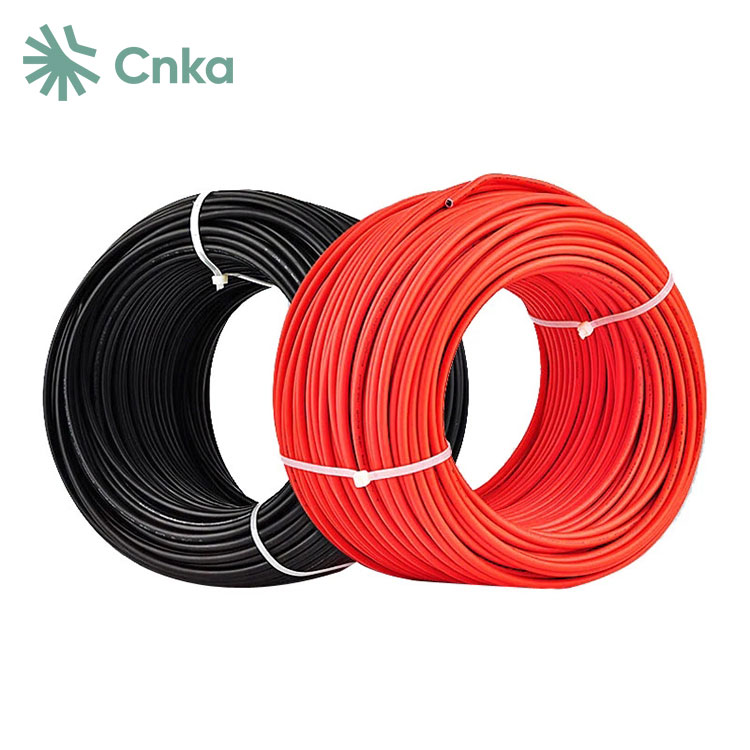

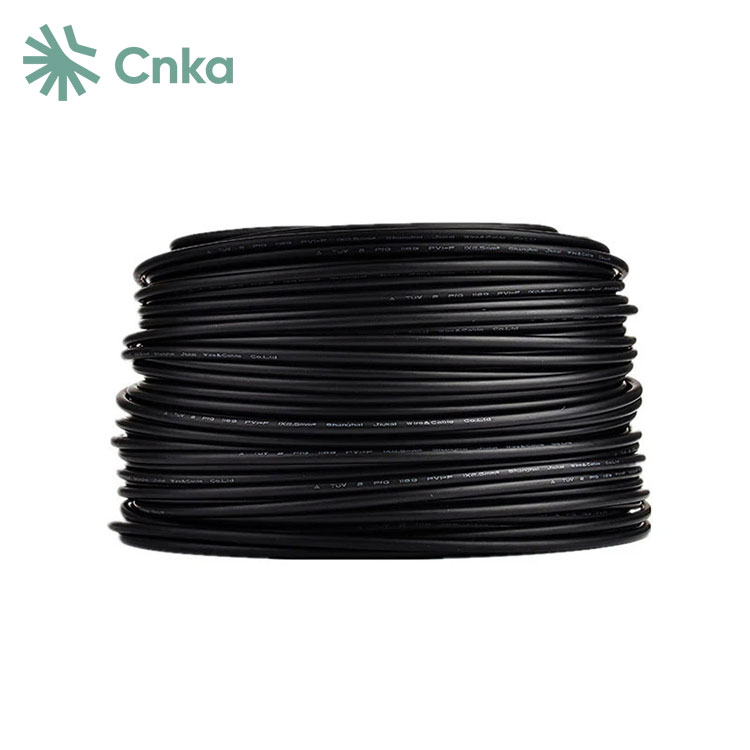

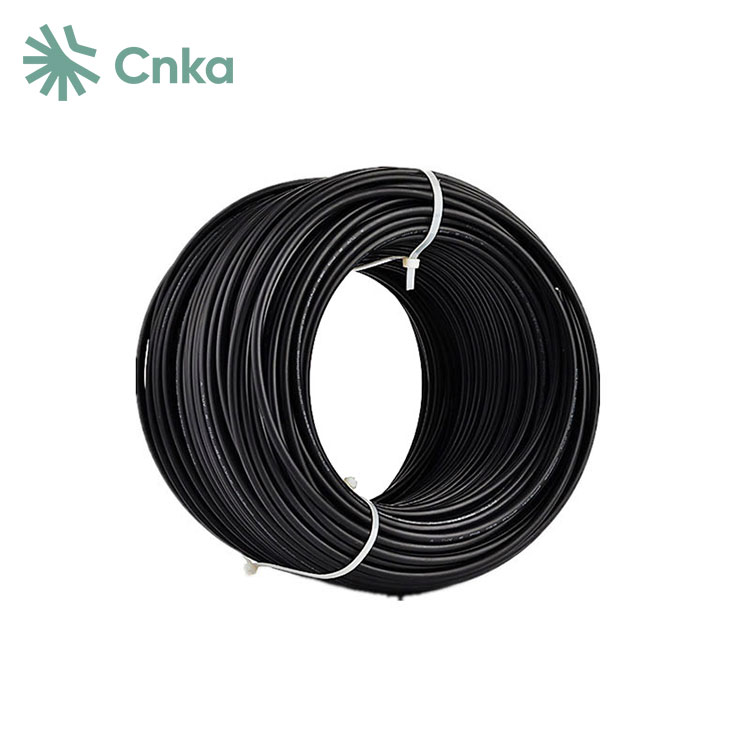

يقدم China Factory CNKA كابلات كهروضوئية متقدمة سهلة الصيانة مقاس 4 مم و6 مم مصممة للبيئات الخارجية. تخضع هذه الكابلات الكهروضوئية المتخصصة للتشابك الإشعاعي، حيث تغير حزم الإلكترونات عالية الطاقة البنية الجزيئية للمادة العازلة من شبكة خطية إلى شبكة ثلاثية الأبعاد. تعمل هذه العملية على تعزيز مقاومة الكابلات لدرجة الحرارة. بالمقارنة مع الكابلات غير المتشابكة، يمكن للكابلات المشععة أن تتحمل درجات حرارة تصل إلى 90 درجة مئوية، 105 درجة مئوية، 125 درجة مئوية، 135 درجة مئوية، أو حتى 150 درجة مئوية، وتظهر زيادة بنسبة 15-50٪ في قدرة الحمل . تتميز هذه الكابلات بمتانة عالية، وقادرة على تحمل التقلبات الشديدة في درجات الحرارة والتآكل الكيميائي، مما يجعلها مناسبة للاستخدام الخارجي لأكثر من 25 عامًا.
|
يكتب |
يعبر |
ستراند |
موصل |
موصل |
الخارجي |
تصنيف |
تصنيف |
|
مم² |
رقم xφ(مم) |
مم |
أوم / كم |
مم |
تيار متردد/تيار مستمر |
A |
|
|
بف-1x2.5 ملم2 |
2.5 |
50xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
بف-1x4.0mm2 |
4.0 |
56 ×φ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
بف-1x6.0 ملم2 |
6.0 |
84 ×φ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
سلك |
الفئة 5، المعلبة |
|
المواد العازلة |
XLPE |
|
معزولة بشكل مزدوج |
|
|
خالي من الهالوجين |
|
|
مقاومة عالية ضد الزيوت والشحوم والأكسجين |
|
|
والأوزون |
|
|
مقاومة للميكروبات |
|
|
مقاومة للأشعة فوق البنفسجية |
|
|
مقاومة عالية للتآكل والتآكل |
|
|
اختبار اللهب وفقا ل |
الدين إن 50265-2-1 UL1571 (فولكس فاجن-1) |
|
أصغر نصف قطر الانحناء المسموح به |
5XD |
|
نطاق درجة الحرارة |
-40 درجة مئوية ~ +90 درجة مئوية |
|
الألوان |
أسود/أحمر |
· مثبطات اللهب: تلبي الكابلات الكهروضوئية مقاس 4 مم و6 مم متطلبات مثبطات اللهب وفقًا لمعايير EN 50265-2-1، وIEC 60332-1، وVDE 0482-32-1-2، وDIN EN 60332-1-2، مما يضمن السلامة في حالة نشوب حريق.
· انبعاث دخان منخفض: تتوافق الكابلات مع متطلبات انبعاث الدخان المنخفض لمعايير IEC 61034 وEN 50268، مما يقلل من توليد الدخان أثناء الاحتراق.
· خالية من الهالوجين: وفقًا لمعايير EN 50267-2-1 وIEC 60754-1، فإن الكابلات خالية من مكونات الهالوجين، مما يقلل من خطر إطلاق الغاز الضار.
· تآكل منخفض للغاز: تلبي الكابلات متطلبات معايير EN 50267-2-2 وIEC 60754-2، مما يضمن انخفاض تآكل الغاز لحماية المعدات والحفاظ على السلامة.
المبادئ التوجيهية لأسلاك النظام الكهروضوئي
1. فصل الأسلاك DC والتيار المتردد:
-دائرة التيار المستمر: تربط الألواح الكهروضوئية بمكونات توزيع التيار المستمر.
-دائرة التيار المتردد: تقوم بتوصيل العاكس بشبكة الكهرباء.
2. إدارة الكابلات:
- في محطات الطاقة الكهروضوئية الكبيرة والمتوسطة الحجم، يتم استخدام العديد من كابلات التيار المستمر.
- قم بتسمية كل كابل برقم السلك لسهولة الصيانة.
-فصل خطوط الكهرباء القوية عن خطوط الكهرباء الضعيفة.
- توجيه خطوط الإشارة (على سبيل المثال، اتصال 485) بشكل منفصل لتجنب التداخل.
3. تركيب الأسلاك:
- استخدم القنوات وحوامل الكابلات لحماية وتنظيم الكابلات.
- التقليل من تعرض الأسلاك للعناصر الخارجية.
-المحافظة على مسارات الأسلاك نظيفة وأفقية وعمودية.
-تجنب وصلات الكابلات داخل القنوات والصواني لتبسيط عملية الصيانة.
4. اعتبارات خاصة:
- في حالة استبدال الأسلاك النحاسية بأسلاك الألومنيوم، استخدم أطراف محول موثوقة من النحاس والألومنيوم لضمان التوصيل المناسب.
