خلاصة: A صندوق الموحد الكهروضوئييلعب دورًا حاسمًا في أنظمة الطاقة الشمسية من خلال دمج مخرجات السلسلة الكهروضوئية المتعددة في مخرج واحد. يشرح هذا المقال كيفية عمله وسبب أهميته وكيفية معالجته للتحديات الشائعة مثل مخاطر السلامة وتعقيد الصيانة وعدم كفاءة النظام. يتم توفير الهيكل التفصيلي والمعايير الفنية وإرشادات الاختيار العملية لمساعدة صناع القرار على تحسين تركيبات الطاقة الشمسية.
في الأنظمة الكهروضوئية الحديثة، تقوم سلاسل الألواح الشمسية المتعددة بتوليد كهرباء التيار المباشر (DC). تعد إدارة هذه المخرجات بكفاءة أمرًا بالغ الأهمية لأداء النظام وسلامته. يعمل صندوق الموحد الكهروضوئي كوحدة مركزية تجمع وتجمع مخرجات سلاسل متعددة في مخرج تيار مستمر واحد.
بدون هذا الجهاز، تصبح أسلاك النظام معقدة، مما يزيد من مخاطر الأخطاء وعدم الكفاءة وتحديات الصيانة. يعمل صندوق الدمج المصمم جيدًا على تبسيط بنية النظام وتعزيز الموثوقية.
يعمل صندوق الموحد الكهروضوئي من خلال تجميع مدخلات التيار المستمر من سلاسل كهروضوئية متعددة. يتم توصيل كل سلسلة بطرف إدخال مجهز بمكونات وقائية مثل الصمامات أو قواطع الدائرة.
يؤدي هذا الدمج إلى تقليل عدد الكابلات التي يتم توصيلها بالعاكس وتبسيط عملية مراقبة النظام.

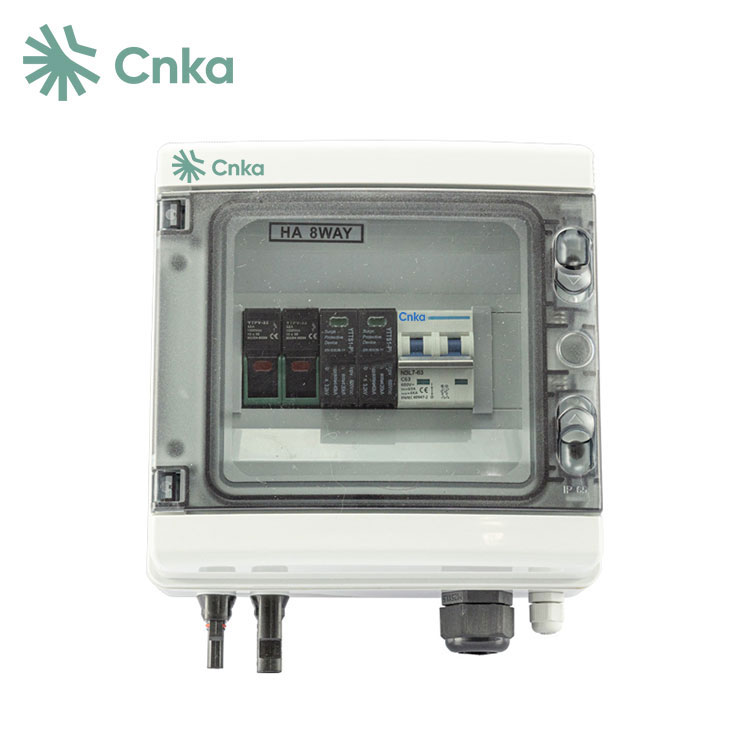

يشتمل صندوق الموحد الكهروضوئي القياسي على عدة مكونات مهمة:
| عنصر | وظيفة |
| فيوز العاصمة | يحمي كل سلسلة من التيار الزائد |
| قواطع دوائر التيار المستمر | يوفر قطع الاتصال والحماية اليدوية |
| جهاز حماية الطفرة (SPD) | يحمي من البرق وارتفاع الجهد |
| بسبار | يجمع بين المخرجات الكهربائية من مدخلات متعددة |
| الضميمة | يحمي المكونات الداخلية من العوامل البيئية |
قد تتضمن النماذج المتقدمة أيضًا وحدات مراقبة توفر بيانات الأداء في الوقت الفعلي لكل سلسلة.
يوفر دمج صندوق التجميع الكهروضوئي في النظام الشمسي العديد من الفوائد التشغيلية والاقتصادية:
عند تقييم صندوق الجمع الكهروضوئي، تعد المعلمات التالية ضرورية:
| المعلمة | وصف |
| الحد الأقصى لجهد الإدخال | عادة 600 فولت، 1000 فولت، أو 1500 فولت تيار مستمر |
| عدد سلاسل الإدخال | يتراوح من 4 إلى 24 أو أكثر |
| تيار الإخراج | يعتمد على قدرة النظام |
| مستوى الحماية | IP65 أو أعلى للاستخدام الخارجي |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +60 درجة مئوية أو نطاق أوسع |
| وظيفة المراقبة | الحصول على البيانات الاختيارية عن بعد |
1. أنظمة الأسلاك المعقدة
غالبًا ما تشتمل تركيبات الطاقة الشمسية واسعة النطاق على عشرات الخيوط، مما يؤدي إلى توصيلات معقدة. يقوم صندوق الدمج بدمج الاتصالات، مما يقلل من أخطاء التثبيت.
2. صعوبة اكتشاف الأخطاء
وبدون مراقبة مركزية، فإن تحديد السلاسل المعيبة يستغرق وقتًا طويلاً. توفر صناديق التجميع الحديثة مراقبة على مستوى السلسلة من أجل التشخيص السريع.
3. مخاطر السلامة
يشكل التيار الزائد والبرق وفشل العزل مخاطر. تعمل أجهزة الحماية المتكاملة على تخفيف هذه المخاطر بشكل فعال.
4. تكاليف الصيانة العالية
تتطلب الأنظمة اللامركزية المزيد من العمالة للتفتيش. يعمل صندوق الدمج على تبسيط عملية الصيانة وتقليل تكاليف التشغيل.
يتطلب اختيار النموذج الصحيح دراسة متأنية لمتطلبات النظام:
توفر CNKA مجموعة من حلول PV Combiner Box المصممة لتلبية احتياجات التطبيقات المتنوعة، بدءًا من المنشآت السكنية وحتى مزارع الطاقة الشمسية واسعة النطاق.
يضمن التثبيت والصيانة السليمان الأداء الأمثل:
تساعد الصيانة الروتينية على إطالة عمر المعدات وتضمن التشغيل المستمر.
Q1: ما هي الوظيفة الأساسية لصندوق التجميع الكهروضوئي؟
ج: فهو يجمع بين مخرجات سلسلة شمسية متعددة في مخرج تيار مستمر واحد مع توفير الحماية والمراقبة.
س 2: هل صندوق الموحد الكهروضوئي ضروري للأنظمة الصغيرة؟
ج: بالنسبة للأنظمة الصغيرة ذات السلاسل القليلة، قد لا يكون ذلك مطلوبًا، ولكن يوصى به بشدة لتحسين السلامة والتنظيم.
س 3: كم مرة يجب صيانة صندوق الدمج؟
ج: يوصى عادةً بإجراء الفحص كل 6 إلى 12 شهرًا، اعتمادًا على الظروف البيئية.
س 4: هل يمكن لصندوق الدمج تحسين كفاءة النظام؟
ج: نعم، من خلال تحسين التدفق الحالي وتقليل الخسائر، فإنه يساهم في كفاءة النظام بشكل عام.
يعد صندوق التجميع الكهروضوئي مكونًا أساسيًا في أنظمة الطاقة الشمسية الحديثة، مما يوفر أمانًا محسنًا وأسلاكًا مبسطة وأداءً محسنًا. ومن خلال معالجة التحديات التشغيلية الرئيسية، فإنه يتيح تركيبات طاقة شمسية أكثر موثوقية وقابلة للتطوير.
سينكاتلتزم الشركة بتقديم حلول PV Combiner Box عالية الجودة والمصممة خصيصًا لتناسب متطلبات المشروع المختلفة. سواء بالنسبة للتطبيقات السكنية أو التجارية أو الصناعية، فإن اختيار المعدات المناسبة يمكن أن يؤثر بشكل كبير على أداء النظام وموثوقيته على المدى الطويل.
هل تتطلع إلى تحسين نظامك الشمسي من خلال صندوق تجميع الطاقة الكهروضوئية الموثوق به؟اتصل بنااليوم لاستكشاف الحلول الاحترافية والحصول على دعم الخبراء المصمم خصيصًا لتلبية احتياجات مشروعك.
-
