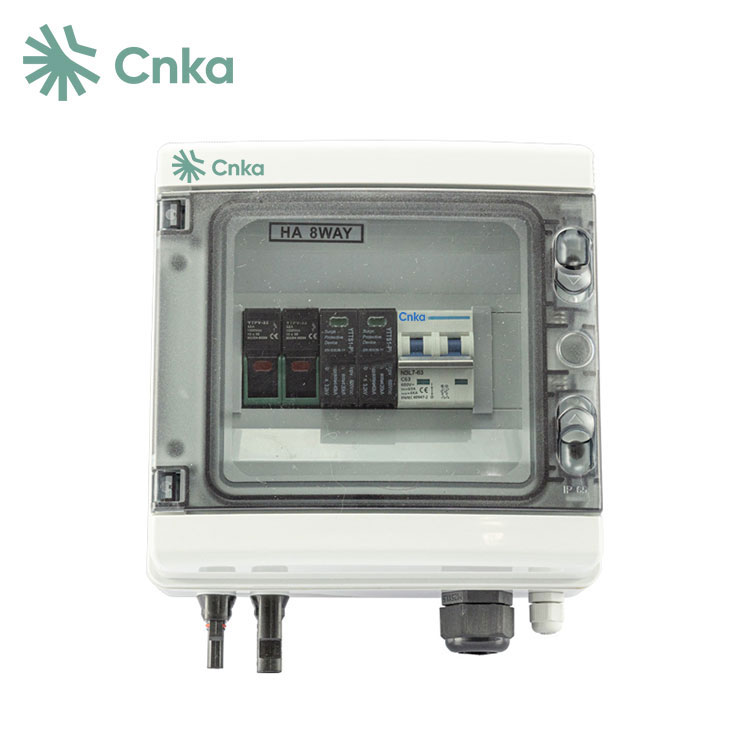

A صندوق الموحد الكهروضوئييعد مكونًا محوريًا في أنظمة الطاقة الشمسية الكهروضوئية، حيث يقوم بتجميع سلاسل متعددة من الألواح الشمسية في مخرج واحد لتبسيط إدارة النظام وتعزيز السلامة التشغيلية. تتعمق هذه المقالة في الهيكل الفني والمعلمات الأساسية وإرشادات التثبيت والتطبيقات العملية لصناديق التجميع الكهروضوئية. ويهدف إلى توفير فهم واضح للمهندسين ومصممي الأنظمة ومديري المشاريع لتحسين أنظمة الطاقة الشمسية بشكل فعال مع تقليل المخاطر وجهود الصيانة.
يعمل صندوق التجميع الكهروضوئي كمركز مركزي في الأنظمة الكهروضوئية، حيث يجمع بين سلاسل الألواح الشمسية المتعددة في مخرج واحد للاتصال بالعاكس. من خلال دمج الصمامات، وأجهزة الحماية من زيادة التيار، وقدرات المراقبة، فإنه يضمن السلامة التشغيلية، ويقلل من تعقيد الأسلاك، ويتيح استكشاف الأخطاء وإصلاحها بكفاءة. وهو يلعب دورًا حاسمًا في كل من مشاريع الطاقة الشمسية التجارية وعلى مستوى المرافق، حيث يحقق التوازن بين أداء النظام والحماية من الأعطال الكهربائية.
تم تصميم الصناديق المجمعة الكهروضوئية الحديثة لضمان المتانة، مع حاويات حاصلة على تصنيف IP لحماية المكونات الداخلية من المخاطر البيئية مثل الغبار والرطوبة والتعرض للأشعة فوق البنفسجية. وهي متوافقة مع تكوينات السلسلة المتنوعة وتدعم التركيبات الشمسية القابلة للتطوير.
يشتمل صندوق تجميع الطاقة الكهروضوئية النموذجي على المكونات الرئيسية التالية، حيث يخدم كل منها وظيفة محددة للحفاظ على السلامة الكهربائية وموثوقية النظام:
تم تصميم التصميم الهيكلي لتسهيل تبديد الحرارة، وتقليل الخسائر الكهربائية، وضمان سهولة الصيانة. يمنع التباعد المناسب بين المكونات ارتفاع درجة الحرارة ويسمح بالاستبدال الآمن للصمامات أو أجهزة زيادة التيار دون تعطيل تشغيل النظام.
يعد فهم المعلمات الفنية لصندوق التجميع الكهروضوئي أمرًا ضروريًا لتصميم النظام والامتثال للسلامة. ويلخص الجدول التالي المواصفات النموذجية:
| المعلمة | نطاق المواصفات |
|---|---|
| عدد السلاسل | 4-24 |
| الحد الأقصى لجهد الإدخال | 1000 فولت – 1500 فولت تيار مستمر |
| التصنيف الحالي | 10A-63A لكل سلسلة |
| الحماية من الطفرة | 20 كيلو أمبير – 40 كيلو أمبير |
| تصنيف الضميمة | IP65-IP66 |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +60 درجة مئوية |
| مادة | الألومنيوم المطلي بالمسحوق / الفولاذ المقاوم للصدأ |
تضمن هذه المعلمات التشغيل الموثوق به في مناخات متنوعة وتسمح بالاندماج الآمن في أنظمة الطاقة الشمسية التجارية وأنظمة المرافق.
تُستخدم الصناديق المجمعة الكهروضوئية على نطاق واسع في العديد من منشآت الطاقة الشمسية، ولكل منها اعتبارات تكامل محددة:
إن تصميمها المعياري وتكوين الإدخال المرن يجعلها قابلة للتكيف مع هياكل النظام المختلفة، مما يقلل من إجمالي الأسلاك ويبسط عملية المراقبة واكتشاف الأخطاء.
يعد التثبيت الصحيح لصندوق PV Combiner أمرًا ضروريًا لسلامة النظام وأدائه. تشمل الاعتبارات الرئيسية ما يلي:
إن اتباع أفضل الممارسات يضمن الموثوقية على المدى الطويل، ويقلل وقت التوقف عن العمل، ويعزز السلامة في أنظمة الطاقة الشمسية عالية الطاقة.
س: كم عدد السلاسل التي يمكن أن يدعمها صندوق الموحد الكهروضوئي عادةً؟
ج: تدعم الصناديق المجمعة الكهروضوئية القياسية ما بين 4 و24 سلسلة، اعتمادًا على مواصفات الطراز. تتوفر أرقام سلسلة أعلى للمشاريع ذات نطاق المنفعة ذات المصفوفات الأكبر.
س: ما هي وسائل الحماية المدمجة في صندوق التجميع الكهروضوئي؟
ج: تتضمن الصناديق المجمعة الكهروضوئية صمامات أو قواطع على مستوى السلسلة، وأجهزة حماية من زيادة التيار، وواجهات تأريض للحماية من التيار الزائد، وارتفاع الجهد، والأعطال الكهربائية المحتملة.
س: هل يمكن تركيب الصناديق المجمعة الكهروضوئية في الهواء الطلق؟
ج: نعم. يتم وضع معظم الطرز في حاويات ذات تصنيف IP65-IP66، مما يوفر حماية من الغبار والماء مناسبة للبيئات الخارجية والظروف الجوية القاسية.
تعتبر الصناديق المجمعة الكهروضوئية ضرورية لتشغيل نظام الطاقة الشمسية بكفاءة وأمان، حيث تقوم بمركزية سلاسل متعددة وتوفير الحماية الهامة وقدرات المراقبة. يضمن التصميم والتركيب واختيار المعلمات بشكل صحيح الموثوقية على المدى الطويل وإخراج الطاقة الأمثل.
سينكاتقدم مجموعة واسعة من الصناديق المجمعة الكهروضوئية المصممة لمشاريع الطاقة الشمسية التجارية ومشاريع المرافق، وتجمع بين المواد المتينة والتكوينات المرنة وميزات السلامة المتكاملة. لمزيد من المعلومات أو لمناقشة متطلبات النظام،اتصل بنالتلقي التوجيه والدعم الشخصي لمنشآت الطاقة الشمسية الخاصة بك.
