إن واقي التيار الشمسي بالجملة من شركة CNKA الصينية يخضع للاختبارات الأولية والثانوية. يتضمن الاختبار الأولي إجراء التجارب وفقًا لتيار التفريغ الاسمي في: 1.2/50 نبض جهد التشغيل والحد الأقصى لتيار النبض Iimp المحدد في المواصفات. يعتمد الاختبار الثانوي على نتائج الاختبار الأولي ويتضمن اختبارًا بأقصى تيار نبضي محدد في المواصفات. تعتبر واقيات التيار المتردد T1 وT2 مصطلحات عامة تستخدم لواقيات التيار المفاجئ المصممة بناءً على اختبارات النبض الأولية والثانوية.
|

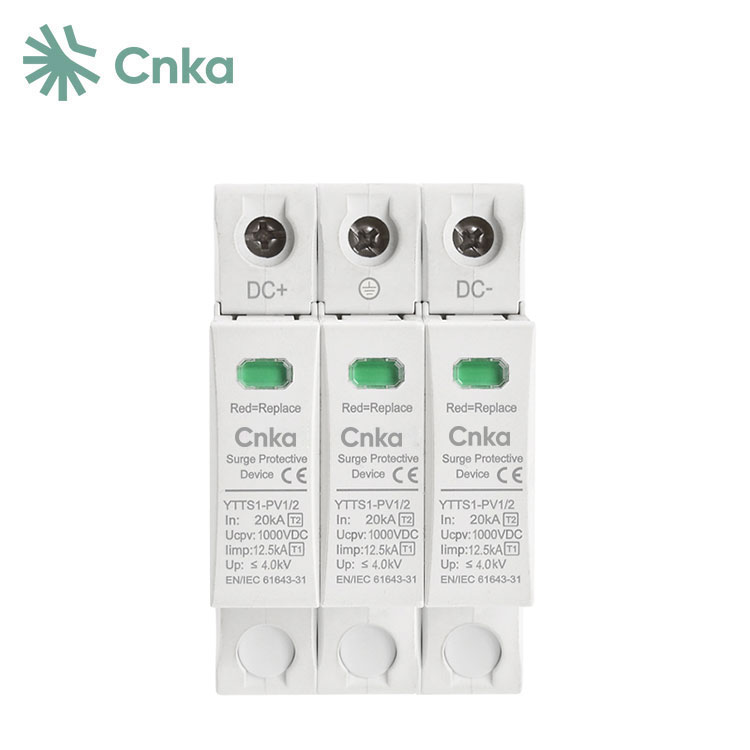

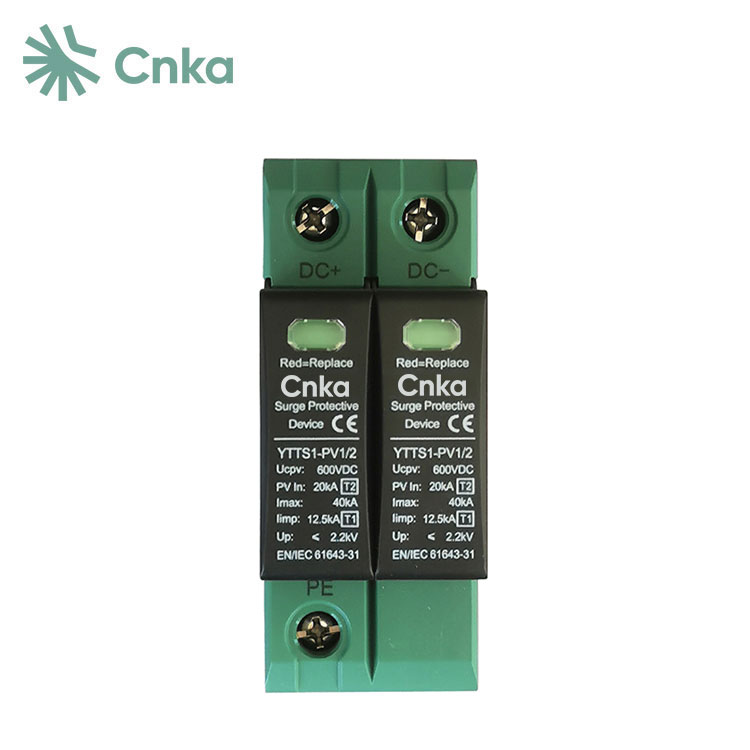

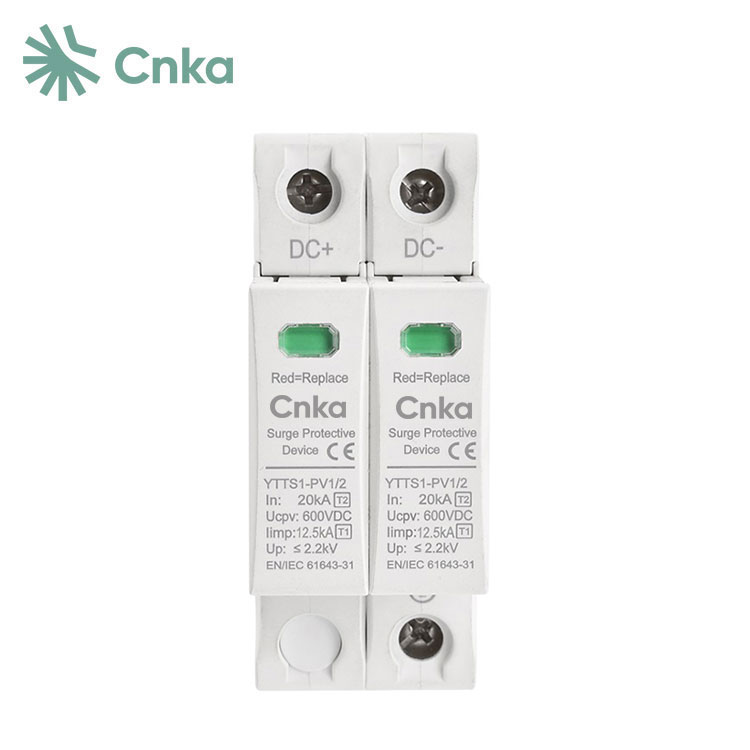

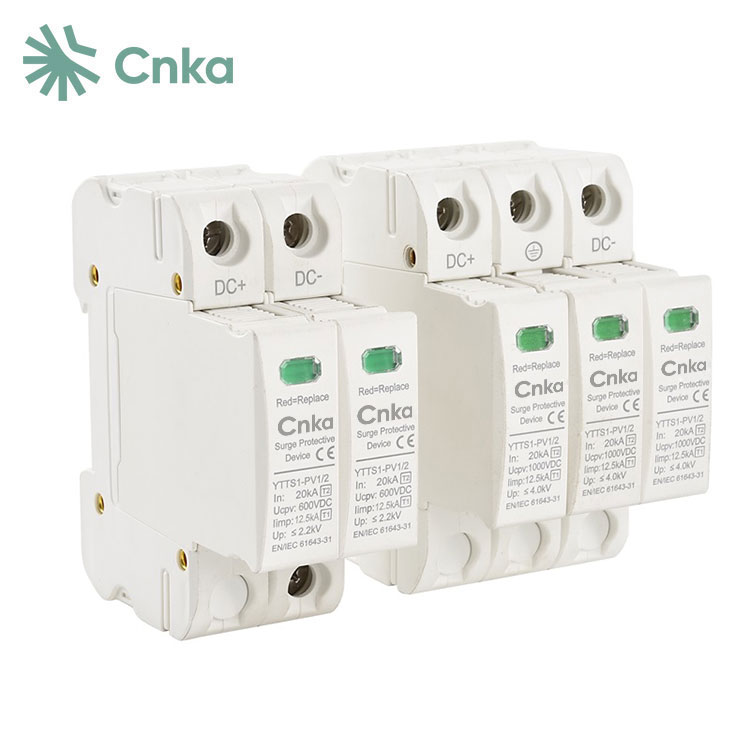

موديل المنتج |
YTTS1-PV1/2 |
|
|
عمود |
2 ص |
3P |
|
تردد مصنف |
منفذ واحد |
|
|
فئة SPD |
نوع مجتمعة |
|
|
فئة الاختبار |
اختبار الصف الأول+الثالث |
|
|
لون |
أبيض |
|
|
الحد الأقصى المستمر |
600 فولت تيار مستمر |
1000 فولت تيار مستمر |
|
حماية الجهد |
.2.2 كيلو فولت |
.04.0 كيلو فولت |
|
التفريغ الاسمي |
20 كيلو أمبير |
20 كيلو أمبير |
|
الحد الأقصى للتفريغ |
40 كيلو أمبير |
40 كيلو أمبير |
|
الدافع يعرج الحالي |
12.5 كيلو أمبير |
12.5 كيلو أمبير |
|
وقت الاستجابة تا |
≥25ns |
|
|
مقاس |
36x90x80 54x90x80 |
|
|
إشارة الفشل |
الأخضر: عادي الأحمر: فشل |
|
|
المساحة المقطعية للأسلاك |
6~25 ملم² |
|
|
طريقة التثبيت |
35 ملم السكك الحديدية القياسية |
|
|
بيئة العمل |
-40 درجة مئوية~+85 درجة مئوية |
|
|
مادة التغليف |
بلاستيك |
|
|
مستوى الحماية |
IP20 |
|
|
المعيار التنفيذي |
إيك 61643-31 |
|
1. يمكن استخدامه على نطاق واسع في سيناريوهات التثبيت المختلفة.
2. مناسب للتركيب في المناطق الواقعة أسفل قسم النظام LPZ0B، ويمكن تركيبه على خزانات ثلاثية الطور بخمسة أسلاك في مشاريع البناء من الخارج إلى الداخل لتخفيف التداخل الناتج عن تيارات البرق. ويمكن أيضًا تثبيته بالقرب من الأجهزة للحد من الجهد.
3. يضمن مستوى حماية منخفض الجهد مع منع التسرب المستمر للتيار.
س: كيف أختار DC SPD لنظامي الشمسي؟
ج: من أجل تحديد نموذج SPD المناسب لنظام الطاقة الكهروضوئية الخاص بك، من المهم مراعاة العوامل التالية: درجة الحرارة التي سيعمل عندها SPD، والجهد الكهربي للنظام، وتصنيف الدائرة القصيرة لـ SPD، والشكل الموجي الذي يحتاج إلى الحماية منه، والحد الأدنى من تيار التفريغ الذي يتطلبه SPD.
س: هل تحتاج إلى SPD للطاقة الشمسية؟
ج: لحماية المنزل من الزيادات العابرة في نظام الطاقة الشمسية السكني المجهز بمحولات دقيقة وكابلات تيار مستمر قصيرة ولكن بكابلات تيار متردد أطول، يوصى بتركيب أجهزة حماية من زيادة التيار في صندوق الموحد.
س: ما هو SPD في النظام الشمسي؟
ج: تُستخدم أجهزة الحماية من زيادة التيار الكهربائي (SPDs) بشكل شائع في أنظمة الطاقة الشمسية، وتحديدًا في الأنظمة الكهروضوئية (PV) أو أنظمة التيار المباشر، للحماية من الزيادات والارتفاعات الكهربائية. يمكن أن يكون سبب هذه الزيادات مجموعة متنوعة من العوامل، بما في ذلك ضربات البرق. توفر أجهزة SPD درعًا موثوقًا به ضد مثل هذه الاضطرابات الكهربائية الضارة، مما يضمن التشغيل السلس وطول عمر نظام الطاقة الشمسية.
